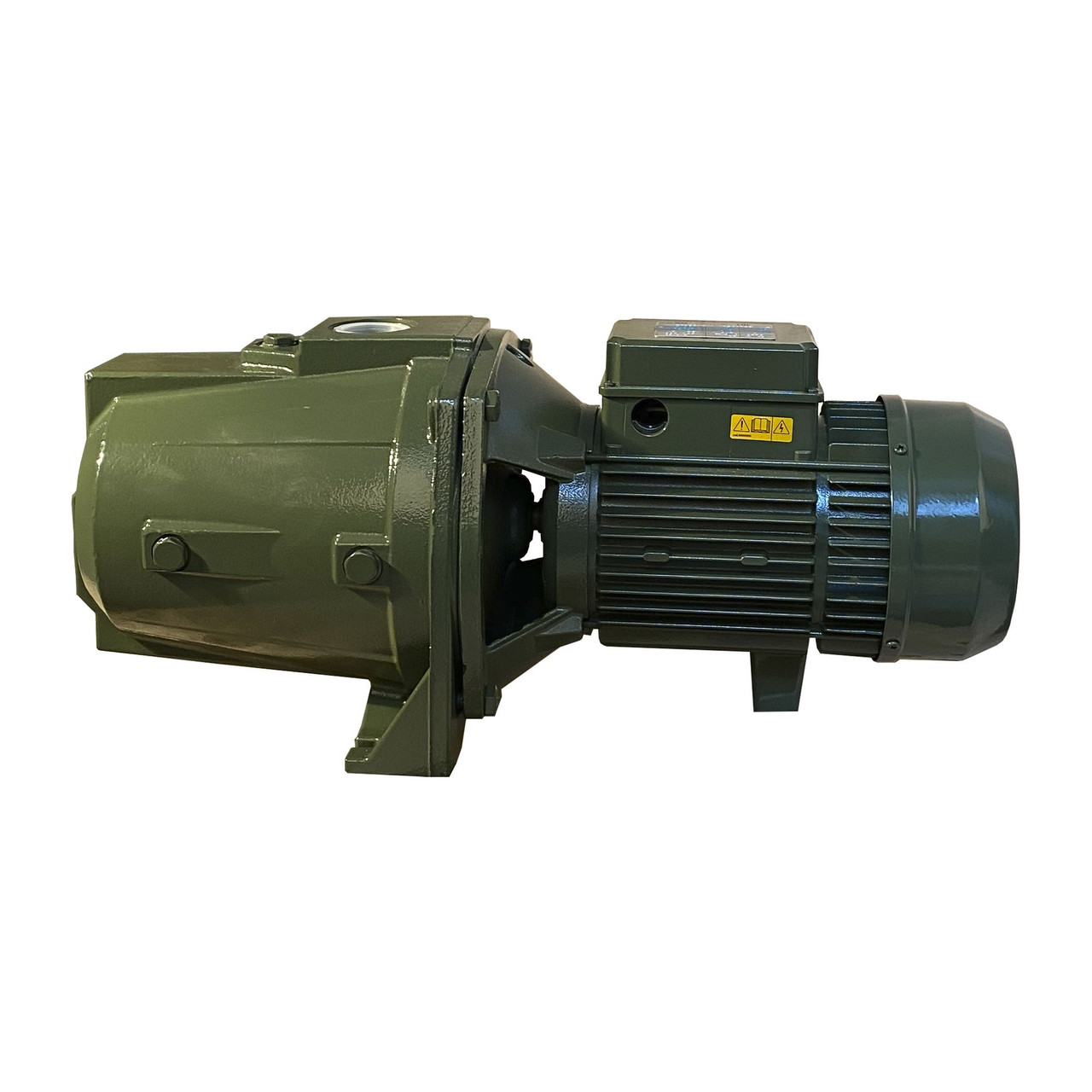

Насос відцентровий M-300A PL 2.2 кВт SAER (7 м3/год, 69 м) трифазний

Насос відцентровий M-300A PL 2,2 кВт SAER (7 м3/год, 69 м) трифазний

Серія М включає в себе зовнішні самовсмоктуючі електронасоси відцентрового типу з одним робочим колесом. Ефект самовсмоктування досягається завдяки ежектору ( принцип Вентурі), встановленого в корпусі насоса.
Перекачувана рідина лише частково подається до нагнітаючого патрубка насоса. Залишилася рециркулює допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування.
Перед запуском у роботу достатньо заповнити водою тільки насосну частину. Завдяки системі Вентурі вирішується проблема перекачування рідин, що містять повітря.

Область застосування
Насоси даної серії рекомендуються для перекачування чистої води і хімічно неагресивних рідин. Можуть застосовуватися в побуті і промисловості, для автоматичної подачі води спільно з резервуарами-автоматичними агрегатами підтримки тиску,
для зрошення городів, садів і т.д. .Зокрема, застосовуються в складі автоматичних насосних станцій серії TR-300 (з гідроакумулятором і реле тиску) для водопостачання житлових будинків з неглибоких свердловин і колодязів, перекачування води з ємностей для поливу, водопостачання ділянок, підвищення тиску в магістральних трубопроводах холодної води і т. д. Встановлювати насоси, станції необхідно в місцях, захищених від впливу атмосферого

Конструктивні характеристики.
• Корпус насоса виготовлений з чавуну
• Робоче колесо -з технополімера
• Дифузор - з технополімера
• Ротор - нержавіюча сталь.
• Механічне ущільнення - з кераміки і графіту.
•Корпус двигуна - з дюран
•Корпус двигуна охолоджується вентилятором
• Електродвигун закритого типу з примусовим охолодженням (TEFC), придатний для безперервної роботи.
•Опори вала ротора - шарикопідшипники, вільно доступні для обслуговування
•Однофазні двигуни забезпечені робочим конденсатором, за запитом обмотки двигуна забезпечуються термозахистом
• Ступінь захисту IP44 (за запитом IP55).
• Клас ізоляції F.
• Всмоктуючий і напірний патрубок - різьбові.
• Напруга: 230/400V-50Hz

Технічні характеристики

• Номінальна потужність: 2,2 кВт

• Максимальний напір: 69 м

• Максимальний обсяг подачі: 7 м3/год

• Діаметр всмоктуючого патрубка - 1 1/2"

• Діаметр напірного патрубка - 1 1/4"

• Глибина всмоктування: 8-9 м

• Максимальний робочий тиск: 8 бар

• Температура рідини: від -15 °С до +50 °С

• Максимальна температура навколишнього середовища: 40 °С

• Допустимі гідравлічні значення згідно UNI en/ISO 2548 клас C, група В, Електричні властивості відповідають нормам CEI.

• Робочі параметри забезпечують тривалий термін служби насоса при перекачування чистої води з густиною 1000 кг/куб. м.



Установка.
• Насос повинен бути встановлений в горизонтальному положенні
• На всмоктуючому патрубку рекомендується встановлювати зворотний клапан.





















Вага 32,8 кг
Упаковка: 30 см, Ш58 см, Г28 см
